Escaleras o gradas (Definición, Clasificación y Elementos que las componen)

Saludos a todos los miembros de nuestra web de ingeniería civil, continuando con información relacionada con la construcción de edificios...en esta oportunidad comparto esta información relacionada con las Escaleras o llamadas también gradas, la información presentada contiene los siguientes puntos:

Gradas o escaleras

- Definición de gradas o escaleras
- Clasificación de gradas o escaleras
- Elementos que componen una escalera (consideraciones para el diseño de gradas)
- Condiciones de uso de una escalera
- Sistema para proyectar una escalera

Definición de gradas o escaleras

Son elementos estructurales de comunicación entre los distintos niveles de una estructura (Casas, edificaciones).

Clasificación de gradas o escaleras

Se clasifican de acuerdo:

Al material empleado en escaleras de madera, hierro, piedra, mampostería, HºAº, mixtos.

Al objeto a que se destina:

  • Escaleras principales
  • Escaleras secundarias
  • Escaleras de servicio
  • Escaleras de sótano
Elementos que componen una escalera (Consideraciones para el diseño de gradas)

Los elementos que componen una escalera son los siguientes:

  • Línea de huella
  • Peldaño (huella y contrahuella)
  • Tramo
  • Descanso
  • Zanca o limón
  • Baranda (balaustre y pasamanos)
  • Caja de escalera
  • Ojo
Construcción de gradas de hormigón armado

Definiciones
  1. Línea de Huella. Es la línea trazada sobre la proyección horizontal de una escalera paralela a la zanca y también a la Baranda.
  2. Peldaño. Se compone de una Huella (H) y una contra huella (CH), cuya relación más adecuada es:
2 CH + H = 60 – 64 cms

Dónde:

H = paso normal de 1 persona de las cuales se considera las siguientes:
  • Hombre = 69 cms
  • Mujer = 61 cms
  • Niño = 54 cms
CH = la contrahuella significa que para subir necesita efectuar el doble de esfuerzo que para avanzar en un plano horizontal.

Fórmula empleada para calcular CH:

2 CH + H = 63

3) Tramo.- Es la sucesión de peldaños entre 2 Descansos.

4) Descanso.- Es la parte horizontal más o menos extensa colocado a diferente altura. Los Descansos principales son los que llegan al nivel de cada piso.

5) Zanca o Limón.- Es la estructura resistente sobre el cuál apoyan los peldaños.

6) Baranda.- Se construye sobre la Zanca, puede ser de madera, metálico, mampostería u Hº. Se compone de:
  • Balaustres
  • Pasamanos
7) Caja de escalera.- Es el espacio entre muros rectos o curvos destinado a la escalera.

8) Ojo De Escalera.- Es el hueco o vacío central que queda entre los Tramos.

9) Altura De Paso.- Es la altura mínima libre entre un Tramo de escalera y otro directamente superpuesto.

Dónde: H > 2 mts

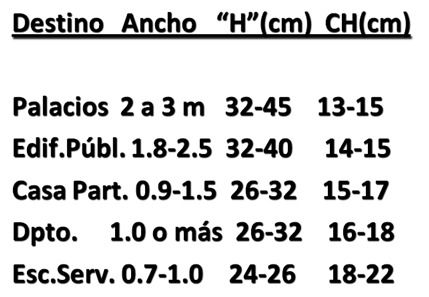

10) Ancho De Escalera.- Es la anchura mayor del peldaño. Depende del destino que se dé a la escalera.
Gradas Huella y Contrahuella

Condiciones de uso de una escalera

Para que la escalera cumpla con condiciones de uso debe cumplir las siguientes exigencias:
  • Seguridad
  • Comodidad
Según su ubicación las condiciones de uso se dan para:
  • Interiores
  • Exteriores
  • Cuando son muy tendidas: RAMPAS (hospitales)
Compensación de una escalera

En escaleras con tramos rectos o curvos, se llama compensación al Arte de repartir la disminución de huella que se produce en los tramos curvos.

Sistema para proyectar una escalera

Primera información: El desnivel de piso a piso = A

Segunda Información: Escalones de altura o Contrahuella = CH

- ** Se necesitará un número "n" de Escalones:

n = A/CH

** Se determina la huella "H" con:

2 CH + H = 63 (según el caso)

La Longitud de Escalera en proyección Horizontal:

L = H (n – 2)


Esperamos que la información anterior les sea de utilidad a todas aquellas personas interesadas en la construcción de edificios ya sean ingenieros civiles o arquitectos, así también a los estudiantes u otras personas interesadas en este tipo de información...esperamos su opinión y comentario...no olviden compartir la información en sus redes sociales de preferencia, así llegamos a mas personas...Hasta otra oportunidad.
