Proceso de Construcción de gradas o escaleras

Buenas noches a todos los miembros de nuestra comunidad de ingeniería civil ahora hablaremos de la construcción de gradas o escaleras, para lo cual se toman en cuenta los siguientes puntos:

Proceso de Construcción de gradas o escaleras, encofrado de madera

¿Cómo se construyen las gradas?

El proceso de construcción de gradas, consta de las siguientes actividades:

- Encofrado de la estructura
- Doblado y montaje de la armadura o parrilla
- Colocado o vaciado del hormigón
- Desencofrado de las gradas
- Curado del hormigón

Encofrado para las gradas

Se armara tanto el tablero de la escalera como el del descanso clavando tablas de madera de 1 ” sobre soleras de 2 ” x 3 ”, los mismos que se encuentran apoyados sobre vigas de soporte de 2 ” x 4 ” previamente apuntalados. A continuación se clavarán los encofrados laterales de la escalera y el descanso.

Se colocarán tableros de contrahuella según las dimensiones de los peldaños, que servirán para permitir un buen extendido de la superficie de la huella. (ver Figura)

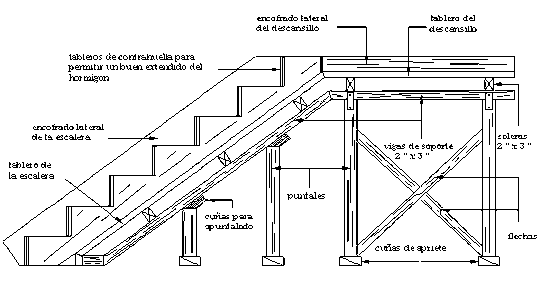

Encofrado de gradas, escaleras

Figura . Encofrado escalera

Doblado y montaje de armaduras

El doblado y cortado de las armaduras será realizado de acuerdo a las medidas de los planos estructurales.

La armadura longitudinal será colocada sobre galletas. Los fierros de la armadura transversal serán sujetados a los fierros de la armadura longitudinal con la separación indicada en los planos estructurales.

Todas las intersecciones de las armaduras deben ser amarradas con alambre.

Colocado o vaciado del hormigón

El hormigón será vaciado de acuerdo con las especificaciones de preparación y puesta en obra del hormigón.

El vaciado será realizado empezando de la parte mas baja hacia arriba para evitar que el material se disgregue.

Desencofrado de las gradas

El desencofrado de la escalera será realizado cuando el hormigón haya alcanzado la resistencia cilíndrica (28 días).

Curado del hormigón

El curado de las escaleras será realizado durante los primeros 7 días después del vaciado  mediante un regado constante con agua .

Adicionalmente les facilito planillas Excel para diseñar gradas:

Diseño de gradas
Diseño de acero de escaleras de un tramo con descanso
Cálculo de encofrado de gradas

Esperamos que esta información relacionada con la Construcción de gradas o escaleras, les sea de utilidad a todos los miembros de nuestra comunidad de ingeniería civil...no olviden dejarnos sus comentarios y compartir las publicaciones...Saludos a todos.
