EQUIPO PARA PAVIMENTACION DE ASFALTOS, PLANTAS DE ASFALTO

DESCRIPCION Y CARACTERISTICAS DEL EQUIPO

clip_image001

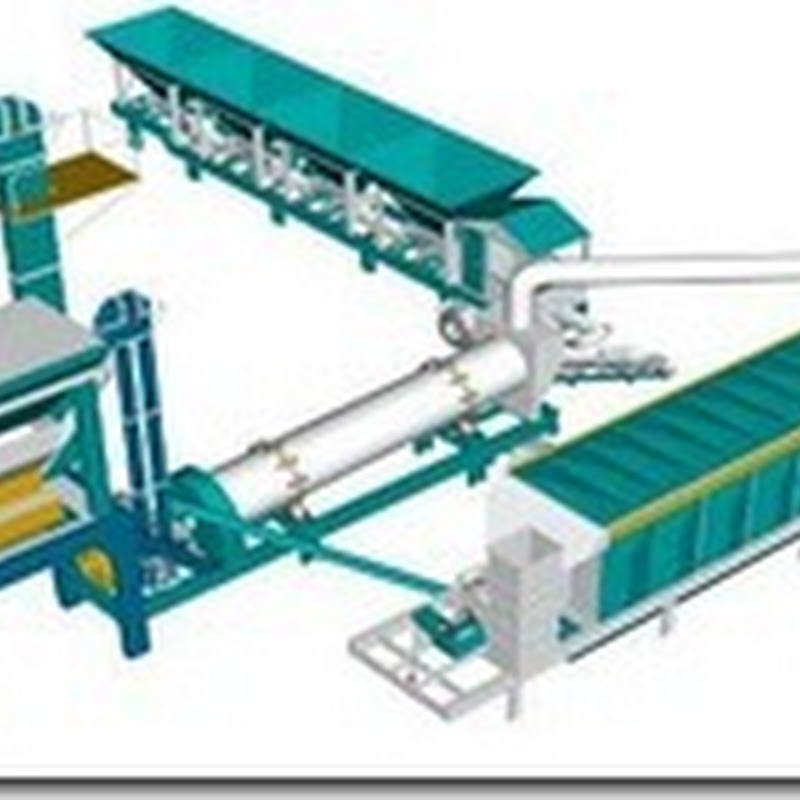

Las plantas asfálticas, son instalaciones complejas, que se utilizan para la mezcla de los materiales que forman el concreto asfáltico (cemento asfáltico y agregados) hasta obtener un material homogéneo, que después de ser compactado, tendrá la resistencia suficiente para soportar las cargas del tráfico.

Estas instalaciones responden a la demanda de producción de grandes volúmenes de mezclas asfálticas, para la construcción de pavimentos urbanos y viales, cumpliendo las exigencias de las especificaciones técnicas que rigen estas obras.

PARTES DE UNA PLANTA DE ASFALTO

Ø Alimentador de agregados en frío, compuesto por tolvas, donde están almacenados los distintos tipos de áridos que se precisan para efectuar las mezclas.

clip_image002

Ø Secador de áridos, encargado de eliminar la humedad y elevar la temperatura de los agregados, hasta obtener la temperatura especificada, antes de que ingresen al mezclador.

clip_image003

Ø Grupo de clasificación y dosaje, compuesto por una criba vibrante de tres a cuatro bandejas, una tolva y una báscula acumulativa, encargada de regular la alimentación de los agregados desde los buzones.

clip_image004

Ø Mezclador, formado por una hormigonera asfáltica, encargada de producir un concreto homogéneo, mediante la combinación de agregados, filler y cemento asfáltico. Al terminar la mezcla, el material pasara a un depósito donde se acumula la producción, para ser vaciada al equipo de transporte que entregara a la obra para su distribución y compactación inmediata. Este sistema tiene por objeto no demorar la producción continua de la mezcladora.

clip_image005

Ø Dispositivos para depuración de gases y recuperación de filler, tienen por objeto disminuir la contaminación atmosférica, y recuperar el filler contenido en el polvo que arrastran dichos gases. El dispositivo más utilizado esta formado por una batería de ciclones con el que puede recuperarse de un 90 a un 96 % del total de polvo arrastrado.

clip_image006

Ø Tanque para la alimentación y calentamiento del cemento asfáltico, su utiliza para el suministro del betún asfáltico. La dosificación de este material puede efectuarse en peso y en volumen; en el primer caso será necesaria una báscula especial, cuya exactitud será independiente de la temperatura del asfalto. El control por volumen, mediante una bomba de asfalto, puede alcanzar idéntica exactitud, si se garantiza una densidad constante del asfalto.

clip_image007clip_image008

Ø Sistema calefactor, constituido por quemadores de fuel-oil, o de serpentines de aceite caliente. Su acción alcanza al elemento secador, a los circuitos del ligante, a los dosificadores y a la tolva acumulativa. Su función principal es calentar los agregados hasta la temperatura especificada y mantener una temperatura constante en todos los elementos de almacenamiento y preparación de la mezcla.

clip_image010clip_image009

TIPOS DE PLANTAS ASFALTICAS

De acuerdo a la forma de suministro de los agregados y el tipo de mezclador, las plantas de asfalto pueden ser de producción continua o discontinua.
